Détecteur / Séparateur de métaux

Contrairement aux détecteurs classiques en métal, le principe de fonctionnement est basé sur un système de 3 bobines. Cela permet à l'utilisateur d'analyser des signaux avec précision et de tirer des conclusions sur leur origine. Il est possible de distinguer les signaux en vibration, produit et métal. Ces données supplémentaires permettent d'avoir une réaction plus sensible sur des résidus métalliques. Le détecteur n'a pas besoin de maintenance particulière ou de calibration.

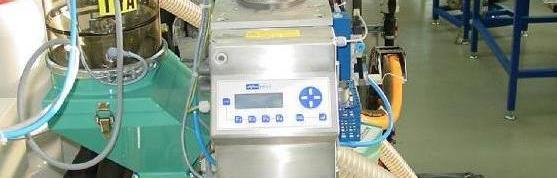

La bobine de détection placée sur la partie supérieure du séparateur scanne en continu la matière qui passe au travers. Lorsqu'une particule métallique passe dans la bobine, l'électronique qui reçoit l'information déclenche le basculement du clapet afin de séparer la pollution détectée. La conception robuste de la partie pneumatique et du clapet de séparation permet d'assurer une bonne durée de vie du produit. Cela permet également de pouvoir faire plusieurs séparations à intervalle de temps réduit sans problème. Cette spécificité de conception assure que toutes les particules métalliques soient bien séparées de la matière première.

La bobine de détection placée sur la partie supérieure du séparateur scanne en continu la matière qui passe au travers. Lorsqu'une particule métallique passe dans la bobine, l'électronique reçoit l'information et déclenche l'ouverture d'électrovanne qui expulse les pollutions par soufflage. Du fait de l'absence de pièces métalliques en mouvement, cet appareil ne nécessite pas de maintenance.

La bobine de détection placée sur la partie supérieure du séparateur scanne en continu la matière qui passe au travers. Lorsqu'une particule métallique passe dans la bobine, l'électronique qui reçoit l'information déclenche le basculement du clapet afin de séparer la pollution détectée. La conception robuste de la partie pneumatique et du clapet de séparation permet d'assurer une bonne durée de vie du produit. Cela permet également de pouvoir faire plusieurs séparations à intervalle de temps réduit sans problème. Cette spécificité de conception assure que toutes les particules métalliques sont bien séparées de la matière première.

• Excellente détection de tous les métaux, pratiquement insensible aux chocs et aux interférences;
• Sépare les impuretés métalliques sans interrompre le flux matière et sans réduire la vitesse;
• Un clapet pendulaire empêche la présence d'air parasite dans la conduite;
• Le châssis permet un montage facile et rapide, le sens d'orientation (vertical ou horizontal) peut être choisi sur place;
• Ensemble du mécanisme de séparation, liaisons et clapet de séparation en INOX;
• Tous les composants sont pré-montés afin de faciliter le montage, appareil compact et peu encombrant;
• Perte minimale en bon matériau grâce au système de séparation "Quick-Flap";
• Unité de commande simple et conviviale grâce à des réglages pré-paramétrés;
• Système d'apprentissage automatique ou compensation manuelle des effets produits, la compensation peut être adaptée à chacun des produits.

Les détecteurs de métaux plats sont idéals pour les applications où les matériaux testés sont transportés à plat sur un convoyeur ou par transport par chute gravitaire. Des produits tels que les tissus ou les plaques métalliques peuvent aussi être vérifiés sans problème. Contrairement à d'autres détecteurs plats, le principe de travail de ces modèles est basé sur un système de bobine équilibré qui fournit une plus haute sensibilité. Allié à une commande électronique de haute capacité il est possible d'éliminer tout élément étranger. Son logement en acier inoxydable, robuste et fiable, peut être installé facilement.

Les tunnels de détection sont utilisés lorsque des capacités de détection et une fiabilité élevée sont requises. Pour son fonctionnement, l'utilisateur choisit parmi divers types d'électroniques en fonction de son application. Ainsi, même des tâches complexes peuvent être réalisées. Le logement en acier inoxydable et la souplesse des joints sont les avantages qui font de ce détecteur le premier choix pour l'utilisation dans l'industrie alimentaire. Les produits avec des composants conducteurs peuvent disparaître facilement grâce à une technologie numérique moderne. Le détecteur n'a pas besoin de maintenance particulière ou de calibration.

L'alimentation du séparateur, avec un diamètre allant jusqu'à 300 mm de diamètre, permet un très haut débit de matière, réglé sur une sensibilité maximale. Cela fournit des avantages d'utilisation dans des systèmes de remplissage. Ce dispositif peut être équipé de divers filtres. Les commandes électroniques peuvent être implantées jusqu'à une distance maximale de 3 mètres. Ainsi, le FG est facile d'utilisation, même dans les endroits difficiles d'accès.

Ces plaques de détection sont adaptées pour tout type de métal et s'adaptent parfaitement à la détection sur convoyeur ou par chute gravitaire. Ce détecteur est tout autant efficace pour la détection sur de la matière en vrac que sur les produits finis. Les feuilles ou autres produits en rouleaux, peuvent directement être dirigés sur le détecteur et ainsi permettre de détecter les contaminations métalliques. Les détecteurs assurent la qualité du produit et protègent la machine. De plus, les plaques de détection sont aussi adaptées pour des applications de contrôle du processus; par exemple, pour le comptage de pièces ou pour s'assurer que la matière ne présente aucune contamination. Une commande électronique permet le réglage des paramètres du détecteur de métaux.

Les barreaux magnétiques TESTEUR de type MTV sont principalement utilisés dans le domaine du recyclage, à des points sensibles d'une ligne de traitement comme au niveau des détecteurs de tous métaux. Ils peuvent aussi assurer le contrôle rapide de présence de métaux ferreux dans un échantillon de matière.

Le séparateur magnétique à bande, grâce à son nettoyage automatique permet un fonctionnement en continu et se positionne notamment au-dessus d'un convoyeur à bande, mais il peut également être installé dans l'axe en bout de convoyeur.

Le mode de placement détermine également le type d'aimants à utiliser: lors d'une installation en sortie de convoyeur, il est possible d'équiper l'OVERBAND d'aimants de faible puissance (car le flux des matériaux au point de déversement se trouve proche du séparateur),tandis que lorsque la plaque est suspendue en travers du convoyeur, il est recommandé d'utiliser des aimants plus puissants.

• DND-MC: La plaque est suspendue au-dessus du tapis roulant et les particules magnétiques contenues dans le matériau convoyé sont capturées par la face inférieure d'une forte puissance magnétique (équipée de manière standard d'aimants permanents en ferrite, il est possible d'utiliser, en variante, des aimants au néodyme NdFeB extrêmement puissants). Les impuretés magnétiques collectées sont ensuite retirées manuellement de la plaque. Si la concentration en particules magnétiques du matériau convoyé est importante, la plaque DND-MC sera rapidement saturée, il convient donc d'utiliser les plaques magnétiques avec nettoyage automatique (OVERBAND) DND-AC.
• ML: Le corps du séparateur est construit en inox mécano-soudé, qui devient, après raccordement, une partie intégrante du système de tuyauterie existant. L'entrée du séparateur est équipée d'un cône de déviation, qui oriente le flux de matériau directement vers les plaques magnétiques (sur les parois intérieures de la porte du séparateur) et assure ainsi une efficacité maximale du processus de séparation. Le séparateur magnétique à plaque peut être très facilement nettoyé à l'aide de notre système unique de plaques rabattables, il n'est donc pas nécessaire de retirer manuellement les particules ferromagnétiques capturées. Sur demande, nous proposons un séparateur magnétique à plaque avec nettoyage automatique.

Le séparateur à grilles magnétiques, sous forme de boîte (souvent appelé MAGBOX) permet de séparer rapidement et facilement les impuretés métalliques ferromagnétiques du produit à purifier, et protège de l'endommagement les machines et les équipements traitant ensuite le matériau.

Le rouleau magnétique sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. A l'intérieur du rouleau magnétique, tournant sur un axe, est installée une série de noyaux magnétiques (en ferrite ou néodyme).

Le séparateur magnétique rotatif avec système de nettoyage rapide permet une séparation aisée même des plus petites impuretés métalliques magnétiques (d'une taille minimale de 30µm) présentes dans des matériaux à écoulement difficile (susceptibles de bloquer ou de voûter dans un séparateur magnétique avec grilles fixes).

Le séparateur magnétique à grilles automatique MSS-AC est destiné à séparer les particules ferromagnétiques les plus fines, se trouvant dans le flux de matériaux en chute libre. Les intervalles de nettoyage des grilles magnétiques peuvent être fixés individuellement selon le taux d'encrassement du produit. Pour la séparation la plus efficace des particules ferromagnétiques, le séparateur magnétique à grilles est équipé d'aimants au néodyme NdFeB puissants. La conception du séparateur automatique est un ensemble de plusieurs grilles magnétiques superposées en acier inoxydable, avec un nombre de tubes alternativement pair et impair. Le filtre magnétique ainsi créé est en contact direct avec le flux de matériaux et permet d'attirer même les plus petites impuretés métalliques, et de garantir une séparation optimale.

Le tambour magnétique peut être placé sous un convoyeur ou une trémie (contrairement au rouleau magnétique, le tambour magnétique ne fait pas partie du convoyeur). Le tambour magnétique peut cependant être également placé dans une structure en armoire, dont la partie inférieure constitue deux sorties. Une pour les matériaux métalliques et l'autre pour les matériaux non métalliques.

Le séparateur multi-tambours est un équipement destiné à l'élimination automatique et durable des impuretés magnétiques depuis les matériaux de type granulé. Le système magnétique constitué de plusieurs tambours simplifie et accélère la capture des contaminants ferromagnétiques indésirables (y compris l'acier inoxydable faiblement magnétique), garantit leur séparation automatique sans interrompre le cycle de fabrication, et assure un niveau d'efficacité maximal.
